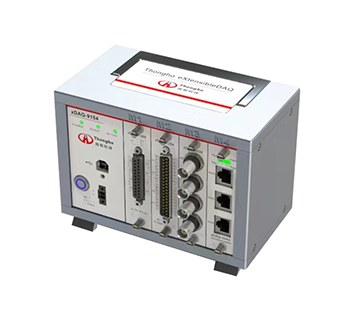

產品名稱：應力應變測試儀
HST-XD-A 動態應力應變測試系統的應力應變測試儀具有多通道、采樣率高、精度高、系統穩定、 可操作性強等特點。
HST-XD 系列應力應變測試系統適用于測量機械零件、構件、材料、PCB 板等高速變化的應力應變 分析。此應力應變測試系統采用直流電壓放大器， 內置抗混疊硬件濾波器， 24 位獨立 AD 轉換器，高精 度和高速的采樣率保證了該設備能捕獲測量對象的微小、瞬間的變化， 從而還原物體真實的狀態。
該測試系統具有多通道， 高穩定性和可靠性的特點，所有通道可高速并行采樣、24 位的精度和內置 的抗混疊濾波器可以滿足各種測試需求。該系統在滿足常規的應力應變時域分析、 數值統計、頻譜分析 等基本功能要求的同時，還可以根據今后發展的情況， 進行通道數量、信號種類、軟硬件功能等的擴展。

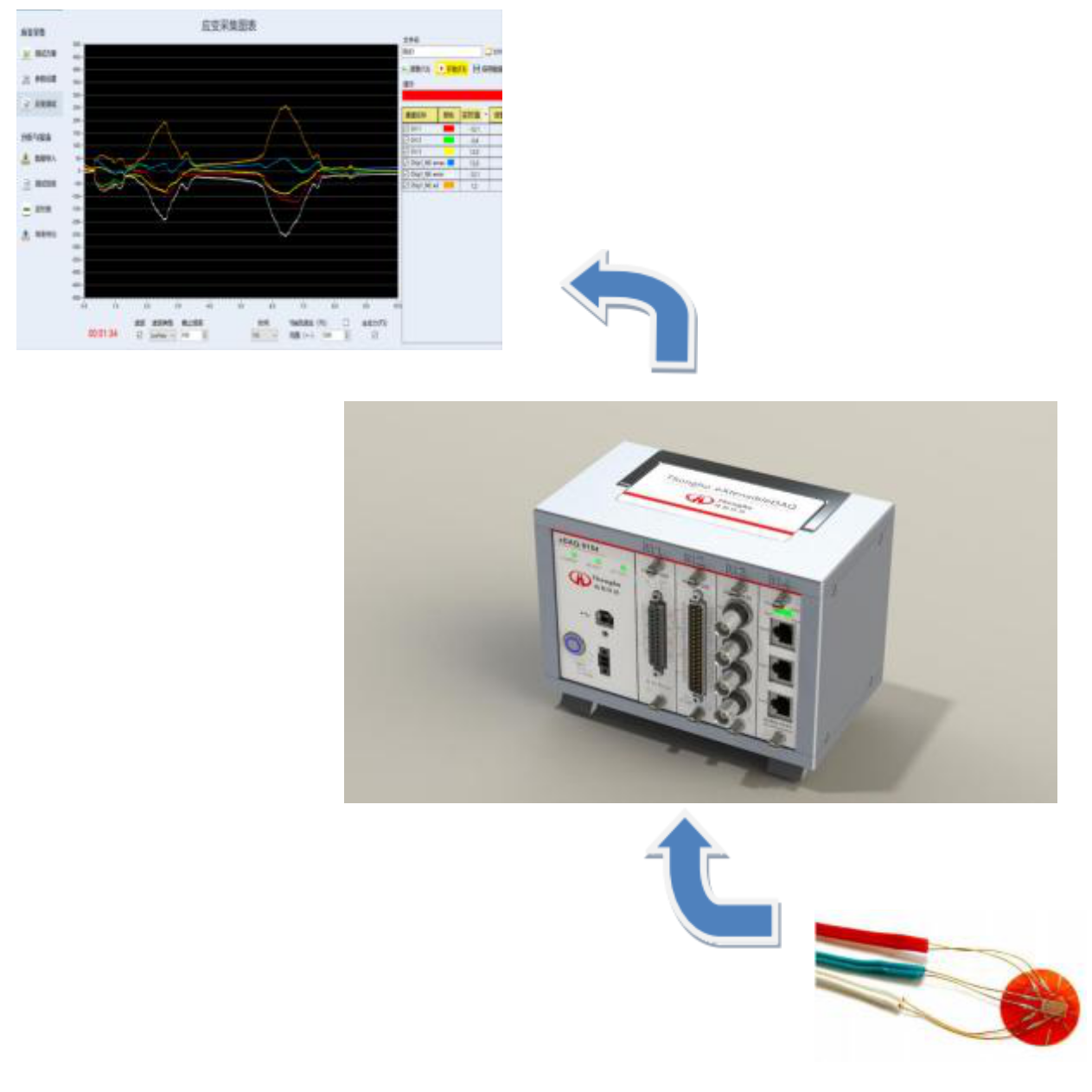

HST-XD 應力應變測試系統具有強大的應變信號的高速采集、信號調理、顯示、分析和儲存等功能。 主要由兩部分組成： 高采樣率、高精度的應力應變測試儀和多功能、操作簡便的 StrainExpert 應變測試 軟件。
硬件特點
● 8~112 通道同步采集， 每通道采樣頻率可達 10KHz ，并可多臺級聯
● 先進的 Δ- Σ ADC＋FPGA 技術
● 每通道有獨立的 24 位 A/D 轉換器，保證數字信號的量化精度
● 每通道有獨立的硬件抗混疊濾波器和防串擾設計，最大程度地限制了通道間串擾
● 采用先進的 DDS 數字頻率合成技術，提供高精度、高穩定性的采樣脈沖，保證所有通道并行同 步采集
采用 DMA 數據傳輸， 保證數據的實時傳輸、實時保存
支持 1/4 橋（三線制自補償應變片） 進行應力、應變測量
● 先進的電源隔離技術，合理的接地，使系統擁有很強的抗干擾能力，適用于各種工程現場的測 量
● 內置標準電阻， 用戶可通過軟件設置每個通道的橋路方式
● 連續大容量不間斷數據采集
軟件特點
● 核心模塊采用標準 C++編寫，方便移植，并提供二次開發接口；
● 自動識別設備類型， 操作簡單， 具有應變修正功能完整， 自動完成各種橋路運算和橋路校準功 能；
● 支持單軸、雙軸、三軸等多種應變片，可進行應變片主應變、主應力及方向的計算 ● 實時采集、存儲、分析和顯示等
● 自由設置數字濾波器
● 高級溫度補償算法
續測功能， 當意外情況（如系統突然斷電）需要停止當前測試，可通過“繼續 ”按鈕繼續采集 數據， 保證實驗的連續性。
● 快速生成報表， 并可根據用戶需求自定義報表內容
● 軟件為自主研發，終身免費升級
2 應力應變測試儀
HST-XD-A 動態應力應變測試系統的應力應變測試儀具有多通道、采樣率高、精度高、系統穩定、 可操作性強等特點。其關鍵硬件技術參數包括：
輸入通道： | 8~112 通道同步采集 |
最大采樣率： | 10KHz |
最大輸入范圍： | ±50000 με |
支持應變片類型： | 120 Ω或者 350 Ω |
模數轉換器： | 24 位，Delta-Sigma 型 |
輸入通道精度： | ≤0.2% |
濾波器： | 抗混疊濾波 |
數字濾波器： | 用戶自定義高通/低通/帶通/帶阻濾波 |
穩定性： | 溫度漂移增益小于 6ppm/℃ |
接口類型： | USB2.0 高速或以太網端口輸入 |
端子間過壓保護： | ±30V |
供電電源： | AC100-240V 或者 DC 12V |
工作溫度： | -20 到 55℃ |
存儲溫度： | -40 到 85℃ |
工作濕度： | 10 到 90%RH |
設備符合以下安全標準：
IEC 61010-1, EN 61010- 1
UL 61010- 1, CSA 61010-1
設備符合 EMC 關于測試測量電子儀器的以下標準：
EN 61326- 2-1 (IEC 61326-2- 1): Class A emissions; Basic immunity
EN 55011 (CISPR 11): Group 1, Class A emissions
AS/NZS CISPR 11: Group 1, Class A emissions
FCC 47 CFR Part 15B: Class A emissions
ICES- 001: Class A emissions
設備符合 CE 標準
2006/95/EC; Low-Voltage Directive (safety)
2004/108/EC; Electromagnetic Compatibility Directive (EMC) 設備符合中國 ROHS 管理辦法
3 StrainExpert 軟件特性
配套使用的應變測試軟件 StrainExpert 是團隊多年應力應變測試軟件的結晶，與高性能 HSM-TD 應力應變測試儀連接使用，滿足了從應變數據采集，數據分析到報表生成的專業需求。
軟件十大特點：
專業分析----所有功能結合應變領域的特點設計，專業的分析函數
界面友好----漢化界面，符合中國工程師使用習慣
實時分析----在線高速實時分析數據， 第一時間掌握系統動態特性
自動報表----所有結果快速報表生成， 導出專業實驗數據結果
信號處理----強大的信號處理功能，包含各種濾波器
測試標準---- 內置 IPC-9704 標準，根據標準自動判斷 Pass 或 Fail
參數管理----包含各種專用應變領域參數設置， 能夠智能調用和管理
離線分析----可以離線分析和比較多次測試的結果
海量記錄----高速記錄海量通道海量數據
智能校準----包含一鍵式分流校準和偏移校準功能，自動查找接線錯誤

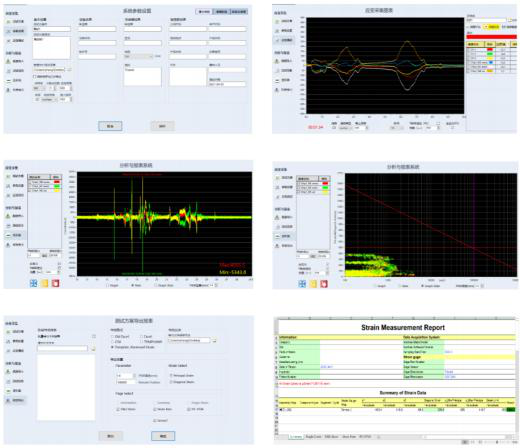

StrainExpert 包括四大主要功能模塊： 參數配置、應變測試、數據分析和報表導出。
參數配置： 可對應變片進行各種設置，包括測試方案、應變片類型、靈敏系數、對應通道等。
應變測試：高速數據實時采集和顯示，同時對數據進行處理，比如濾波 （高通、低通、帶通、帶阻 等），并能實時顯示測試結果是否超出測試標準。
數據分析：對導入已保存的應變測試數據，進行二次處理分析，并能顯示各個通道的波形圖，應變 值的最大值、最小值，及時主應變、對角應變的最大值、最小值和 IPC-9704 標準。
報表導出：可以將采集和分析的數據結果導出進行保存， 保存的格式包括 CSV、BMK、Excel 等， 還可以將原始數據導出進行分析。
4. StrainExpert 軟件詳細功能
1 參數配置
可創建多種測試方案，根據不同測試環境設置不同的測試方案
支持包括單軸、雙軸與三軸應變片在內的各種應變片類型
應變片橋路連接方式多種選擇配置， 支持 1/4 橋電阻式應變片
允許對應變片參數進行定義（應變因數、 電阻值等），用于應力計算
可設置采樣率、應變極限、濾波器等
自動識別可用通道， 可批量設置應變因數
一鍵配置主通道，簡單易學，操作方便
2 應變測試
在采集前， 對所選通道完成位置校準歸零處理，保證數據的準確性
采集過程中波形、數值同時實時顯示，在線觀測應變值變化
可保存應變與應變率的變化數據，適合長時間的應變測試記錄
自動識別設備類型， 操作簡單， 具有應變修正功能，自動完成各種橋路運算和橋路校準功能
可以測試單軸、雙軸、三軸等多種應變片，并對應變花的主應變、應變速率進行計算
實時采集、存儲、分析和顯示等
自由設置數字濾波器
可以長時間記錄和支持各種報警設定
可以方便的查看每個通道及主應變的數值和同時顯示多通道波形
方便設定初始參數
3 數據分析
可調出測試時保存的應變信息
根據需要只顯示某條或某幾條應變曲線， 對細節進行觀察
波形圖中會標出測試數據中的最大值、最小值及相對應的時間和通道
可得到應變-應變率圖，并根據 IPC-9704 標準判斷應變、應變率是否超標
濾波， 可以進行高通、低通、帶通、帶阻濾波
分別顯示主應變的應變值、應變率、IPC-9704 標準并能設置 PCB 板厚
以根據客戶的需求自己設定 Y 軸顯示范圍或者選擇“Y 軸自適應 ”
分析完成后可以將分析結果保存
4 報表導出
導入已被保存的測試數據，可以自動導出 CSV 、BMK 、Excel 等格式報表，并可以導出完整的原始 數據
用戶可輸入包括測試方案名、測試方案描述、 應變限制、設備制造商、設備名稱、版本號、傳感器 制造商、型號、電阻值、描述、被測板公司名稱、測試地點、產品名稱、P/N、客戶名稱、產線名稱、 夾具編號、操作人員、測試日期等信息，將所選擇參數自動導出報表
可以選擇某次測試， 也可選擇多份測試數據批量導出報表
可選某塊應變片的測試數據生成報表
可選某應變數據參量作報表生成
生成方法方便快捷， 確定生成報表后數秒內可生成完整的報表，便于打印和查看
報表已經包括用戶輸入信息、測試結果， 測試得到的所有圖表、應變-應變率圖、所有應變量的數字 表格等
報表中包含應變值、應變率的最大值、最小值及相對應的時間和通道
5 其他功能
對于所有的圖表，用戶可自定義顯示（圖形， 滾動條等），包括圖形放大縮小、坐標精確定位
無需另行安裝其他工具包，不捆綁其他軟件
系統可用率： 〉99.95%
平均無故障時間：〉35000 小時
系統 CPU 負荷率：〈30%
畫面調用響應時間： ≤1S
應力數值變化響應時間： ≤0.2S
